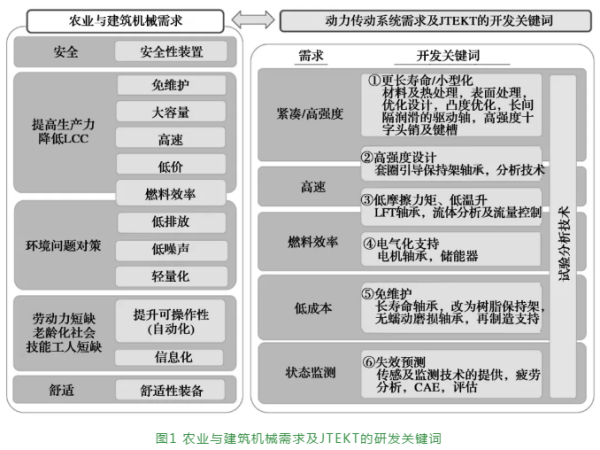

下面就基于其提出的6個關鍵詞，一一介紹JTEKT在各方面研發(fā)、生產等所做的工作，供大家參考借鑒。

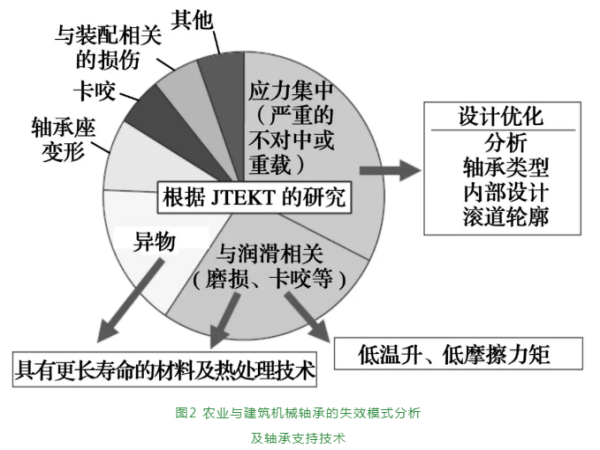

在過去的研發(fā)工作中，JTEKT利用軸系統(tǒng)分析程序(SSAP)優(yōu)化內部設計，從而有助于延長軸承壽命、縮減尺寸。該程序是JTEKT的專利技術，可防止由于較大的不對中或重載導致應力集中(邊緣應力)等現(xiàn)象而引發(fā)的剝落。

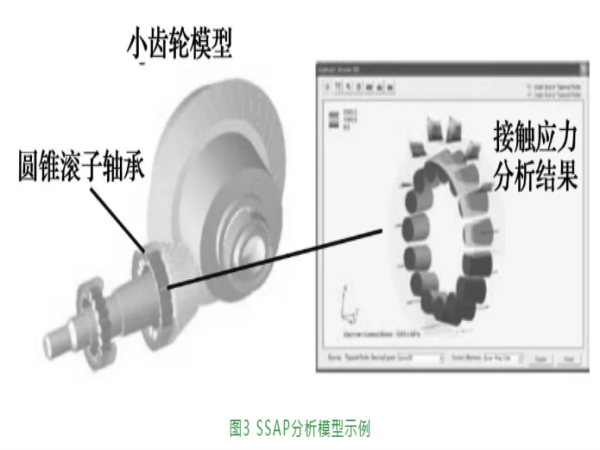

利用SSAP對小齒輪軸承邊緣應力進行分析的結果如圖3所示?；谶@些結果，優(yōu)化了圓錐滾子軸承的內部設計，以減少邊緣應力，這種設計成功延長了軸承壽命。

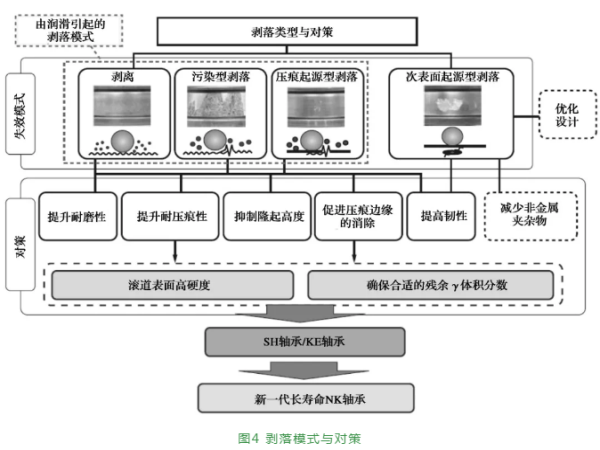

其次，針對由于潤滑不當而引起的溫升和卡咬問題，JTEKT開發(fā)了低摩擦力矩及低溫升軸承，為低溫升及卡咬最小化做出了貢獻。低力矩軸承的詳情見關鍵詞3部分內容。已證實滾道表面高硬度與適量的殘余奧氏體(殘余γ)能有效減少由于異物進入而導致的剝落(圖4)，而且通過使用JTEKT熱處理技術，將上述特征應用于SH軸承(指軸承鋼經過特殊熱處理，主要用于球軸承)和KE軸承(指表面硬化鋼經過特殊熱處理，主要用于圓錐滾子軸承)，并且已實現(xiàn)商品化。

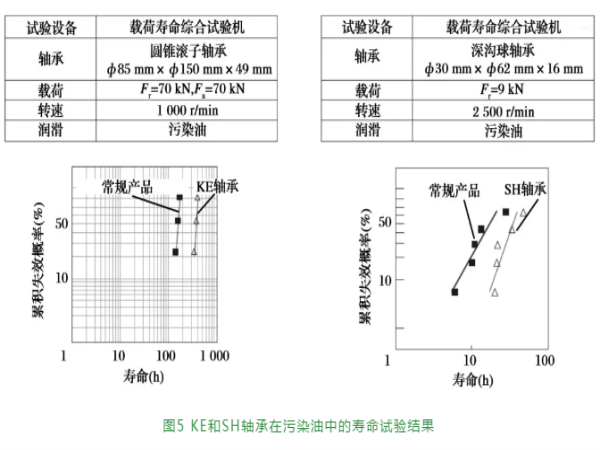

對KE和SH軸承在污染油中進行試驗，得出的疲勞壽命評估結果如圖5所示。在這些條件下，這2類軸承比標準軸承的壽命長約2倍。農業(yè)與建筑機械制造商對進一步提升軸承壽命仍有很高的期望，因此JTEKT正持續(xù)推進新一代長壽命軸承的研發(fā)工作。

1.2 新一代長壽命軸承(NK軸承)

為了響應制造商的要求，進一步提升農業(yè)與建筑機械軸承的壽命，JTEKT開發(fā)了NK軸承——通過優(yōu)化材料成分及熱處理條件來延長壽命(標準鋼通常很難達到)。

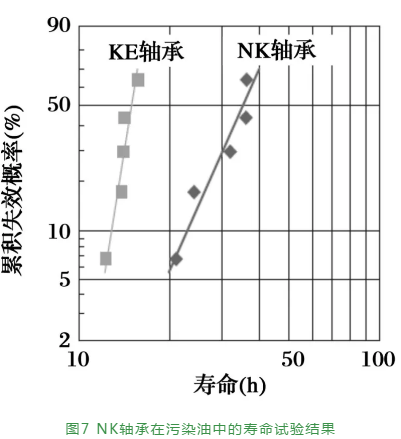

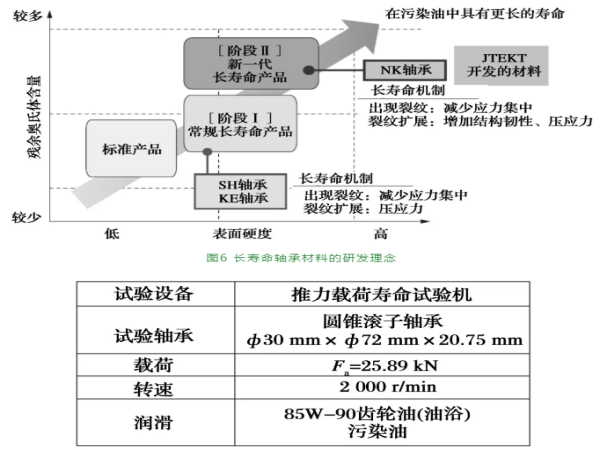

正如“改善壽命、節(jié)約資源的中碳軸承鋼的開發(fā)”(《國外軸承技術》2019年第4期)詳細所述，圖6所示的研發(fā)理念階段II中的區(qū)域就是利用已開發(fā)材料與熱處理技術所達到的成就。在污染油中對NK和KE軸承壽命進行評估的結果如圖7所示，證實了在此種條:件下NK軸承的壽命比KE軸承的長1.5倍。

NK軸承的預期優(yōu)點是在嚴重污染潤滑條件下提升應用(例如軸與傳動裝置)的可靠性，延長維護間隔。

(來源：《JTEKT ENGINEERING JOURNAL English Edition》）

 軸研所公眾號              軸承雜志社公眾號
